Когда здание построено давно, а проектная документация устарела или потеряна, проектировщикам приходится работать «вслепую». Реконструкция, капитальный ремонт, перепланировка, прокладка новых инженерных сетей — всё это требует точных данных о фактическом состоянии объекта. Именно здесь на помощь приходит BIM-моделирование существующего здания, или Scan-to-BIM.

Scan-to-BIM — это технология, которая связывает реальную геометрию объекта (полученную лазерным сканированием) со структурированной информационной моделью. Стены, перекрытия, колонны, инженерные системы становятся не просто линиями на чертеже, а объектами с геометрией и параметрами, которые можно использовать в проектировании.

Когда BIM-модель действительно нужна

Для выпуска одного простого плана полная модель может быть избыточной. Но она оправдана, если:

• предстоит реконструкция или приспособление здания под новые функции;
• планируется капитальный ремонт с заменой конструкций;
• в проекте участвуют несколько разделов (архитектура, конструкции, инженерные системы), и важна их пространственная координация;
• нужна модель фактического состояния для дальнейшей эксплуатации или управления зданием;
• документацию предстоит обновлять многократно — модель становится единым источником данных.

Как проходит Scan-to-BIM у нас

Мы выстроили процесс так, чтобы заказчик получил не просто «красивую картинку», а рабочий инструмент.

1. Формируем требования. На этом этапе определяем категории элементов, уровень детализации (LOD), систему координат и форматы передачи. Без чёткого ТЗ модель рискует стать либо слишком грубой, либо избыточно подробной.

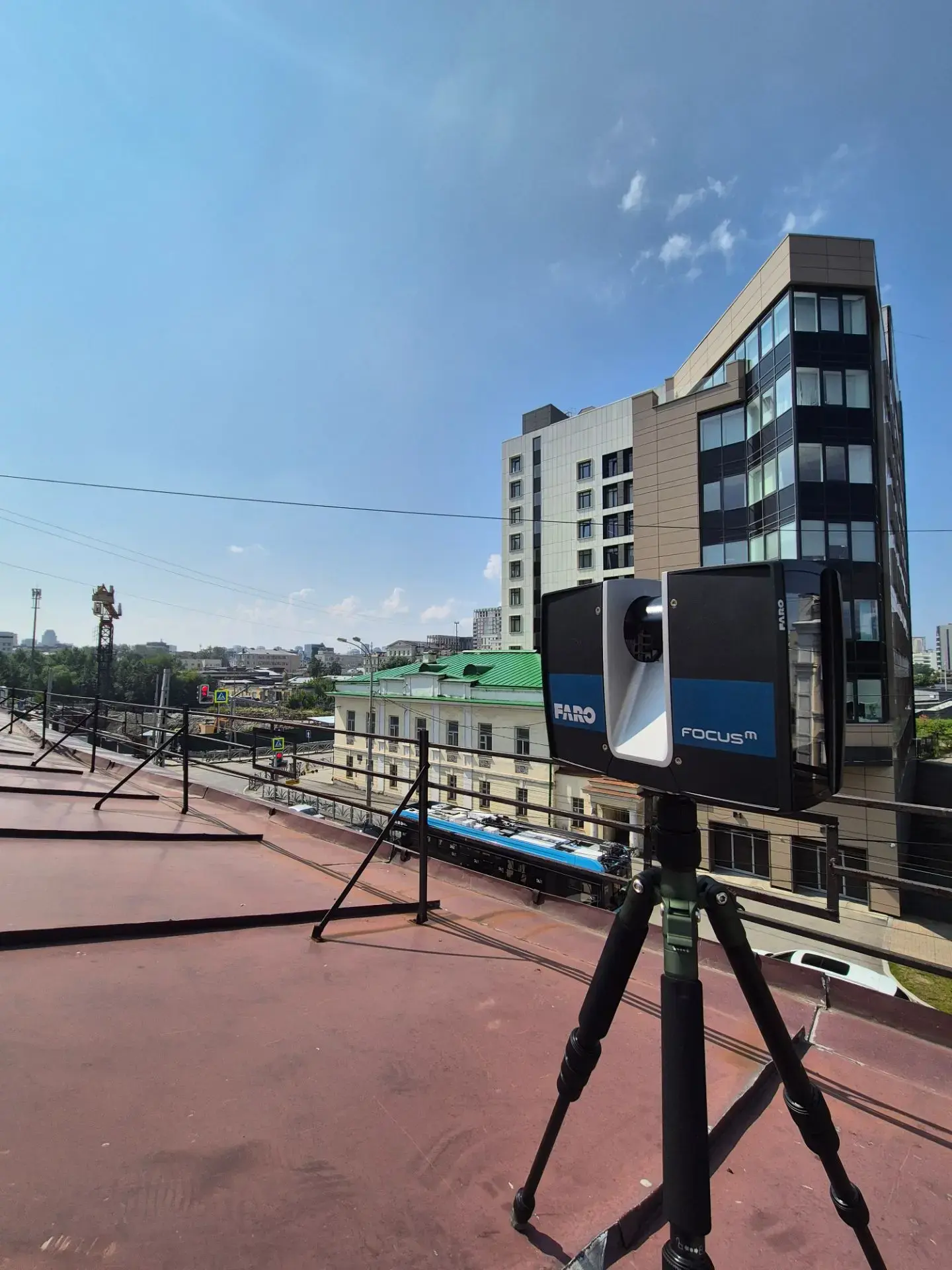

2. Сканируем здание. Используем лазерный сканер FARO Focus — точность до 1 мм. Фиксируем все доступные поверхности и создаём единое облако точек.

3. Строим элементы. Моделируем архитектуру, несущие конструкции и инженерные системы. Каждый элемент получает геометрию и согласованные параметры.

4. Проверяем геометрию. Сопоставляем характерные зоны модели с облаком точек — чтобы быть уверенными, что модель соответствует реальности, а не нашим предположениям.

5. Передаём комплект. Выдаём модель, исходные данные и перечень принятых допущений — чтобы заказчик понимал, где данные измерены, где взяты из архива, а где приняты как допущение.

Геометрия и параметры: что важно обсудить до начала работ

До старта проекта нужно договориться о двух вещах:

• Насколько подробно строить форму (уровень детализации).
• Какие сведения заполнять в элементах. Для стены важны толщина и материал, для трубы — ось, наружный диаметр, система и отметка.

Фраза «сделайте максимально подробно» не заменяет техническое задание. Лишние категории и параметры увеличивают трудоёмкость, но не всегда помогают проектированию.

Отдельный нюанс — отклонения. Реальная стена может быть неровной, колонна — иметь уклон. До начала работ нужно решить: показывать фактическое отклонение, строить среднюю плоскость или выпускать отдельную карту отклонений. От этого зависит и трудоёмкость, и то, как модель будет использоваться.

Что получает заказчик

Частые вопросы

Можно ли создать модель без сканирования?
Можно, если есть актуальные обмерные чертежи. Но если документация устарела, облако точек становится единственной достоверной геометрической основой.

Нужно ли моделировать все инженерные сети?
Зависит от задачи. Для координации разделов — да. Для оценки несущей способности — часто достаточно конструкций. Мы обсуждаем это на этапе ТЗ.

Как принять готовую модель?
Сверяем характерные зоны с облаком точек, проверяем параметры элементов и соответствие ТЗ. Передаём перечень допущений — чтобы было понятно, что измерено, а что принято.
